| 整車型號 | CLW5162ZYST4 | 底盤型號 | EQ1168VFJ1 |
| 發動機型號 | 容積 | ||
| 外形尺寸 | 排放標準 | ||
| 軸距 | 輪胎規格 |

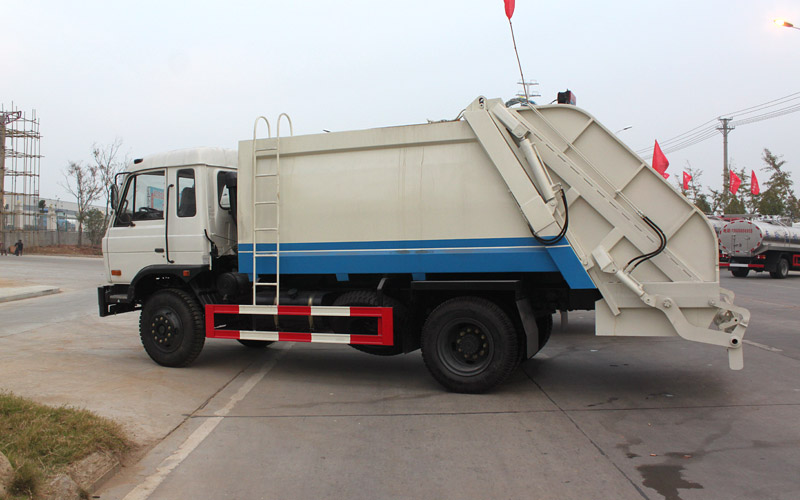

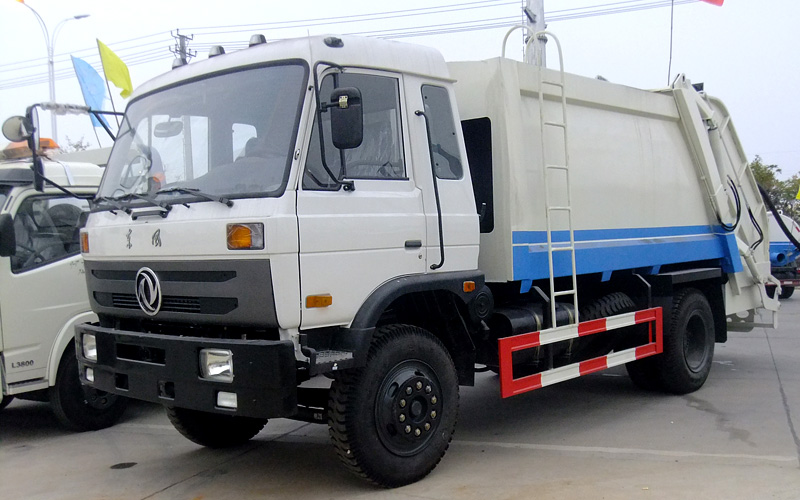

東風153壓縮式垃圾車整車配置：東風153底盤,玉柴170馬力或者康明斯190馬力發動機，4500mm軸距，10.00尼龍?zhí)ィ瑤Х较蛑Γ?2方垃圾箱體，箱體材料厚度邊三底四。
功能簡介:
產品介紹：壓縮垃圾車壓縮比例達3:1,整車為全密封型，自行壓縮、自行傾倒、壓縮過程中的污水全部進入污水廂，較為徹底的解決了垃圾運輸過程中的二次污染的問題，關鍵部件采用進口部件，具有壓力大、密封性好、操作方便、安全等優點。 可選配后掛桶翻轉機構或垃圾斗翻轉機構。
組成部分：
國內知名品牌東風原裝底盤（全國聯保）、垃圾箱（密封式）、污水箱、填裝器、刮板、掛桶裝置、取力器、多路換向閥、液壓系統、操作系統等組成。（舉升油缸及鎖緊油缸系我廠自行研發生產的雙作用油缸。）
液壓系統：由油箱、油泵、多路換向閥、液壓缸、濾油器和管路組成，該系統能實現裝卸垃圾的各種專用功能。
操作系統：通過該系統可以實現各功能的轉換。通過操縱多路換向閥的手柄可完成裝料和卸料工作。（在操作多路換向閥時應掛上取力器帶動油泵工作）
| 壓縮式垃圾車 產品主要技術資料 | |||
| 產品名稱： | 壓縮式垃圾車 | 外型尺寸： | 8600,8350,8050,7800×2500×3250 |
| 底盤型號： | EQ1168GLJ4 | 貨廂尺寸： | ×× |
| 總 質 量 ：(kg) | 16000 | 接近/離去角(° ) | 26/14 |
| 額定質量：(kg) | 6470,6405 | 前懸/后懸： | 1450/2650,1450/2400 |
| 整備質量：(kg) | 9400(Kg) | 高車速(km/h)： | 90 |
| 排放標準： | GB17691-2005國Ⅴ,GB3847-2005 | ||
| 底盤參數 | |||
| 底盤型號： | EQ1168GLJ4 | 軸荷: | 6000/10000 |
| 軸 數： | 2 | 燃油種類： | 柴油 |
| 軸 距： | 3650,3800,3950,4200,4500,4700,5100,5600,5200 | 前 輪 距： | 1910,1760,1940,1960 |
| 駕駛室乘人數： | 2,3 | 后 輪 距： | 1860,1690,1750,1800 |
| 輪 胎 數： | 6 | 彈簧片數： | 9/11+8,8/10+8,8/11+8,9/10+8,3/4+3 |
| 輪胎規格： | 10.00-20,10.00R20,9.00R20,9.00-20,10R22.5,275/80R22.5 | ||
| 整車說明： | 1、該車選用3950和4500兩種軸距底盤。2、隨底盤選裝駕駛室。3、該車有五種可選翻轉樣式,A:三角斗裝置,B:掛桶裝置,C:擺臂裝置,D:大落地斗裝置,E:無后翻轉裝置。當選擇ABCD時,該車整車長(mm)/軸距/后懸的對應關系為:8050/3950/2650,8600/4500/2650;當選擇E時,該車整車長(mm)/軸距/后懸的對應關系為:7800/3950/2400,8350/4500/2400。4、防護材料:Q235碳鋼,連接方式:左右側面防護采用焊接連接在副梁上,后部防護由專用裝置代替豁免。5、ABS系統生產廠家,型號 : 東科克諾爾商用車制動系統(十堰)有限公司, 3631010-C2000。6、車輛顏色、文字噴涂及局部細節可變化。7、發動機與油耗值對應關系:YC6J180-50/24.3,YC4EG160-50/24.8,ISD185 50/24.7,ISD210 50/24.5,CA4DLD-15E5/24.0。 | ||
| 發動機參數 | |||
| 發動機型號 | 發動機生產企業 | 排量 | 功率 |
| YC6J180-50 YC4EG160-50 ISD185 50 ISD210 50 CA4DLD-15E5 ISB170 50 ISB190 50 YC4E160-56 YC6JA180-50 CY4SK151 YCD4J4S-150 ISD160 50 ISD180 50 YCD4D4S-140 |
廣西玉柴機器股份有限公司 廣西玉柴機器股份有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 一汽解放汽車有限公司無錫柴油機廠 東風康明斯發動機有限公司 東風康明斯發動機有限公司 廣西玉柴機器股份有限公司 廣西玉柴機器股份有限公司 東風朝陽朝柴動力有限公司 廣西玉柴動力機械有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 廣西玉柴動力機械有限公司 |
6500 4730 4500 6700 4400 5900 5900 4260 6870 3856 4329 4500 4500 4156 |
132 118 136 155 112 125 140 118 132 125 110 118 132 105 |
| 其它資料 |
| 專用功能說明： |
| 多方位圖展示： |
| ※ 詳細資料及圖片請直接與我公司聯系，以上產品介紹僅作參考，定車請以合同內容為準。 |
專用部分介紹上裝部分由密封式垃圾廂、裝填器、推鏟、液壓傳動系統和電氣控制系統組成。 工作原理及特點描述 整車為全密封型，采用電液一體化技術，借助機、電、液聯合自動控制系統，通過車廂、填裝器和推鏟等專用裝置，實現垃圾倒入、壓碎或壓扁、強力裝填，把垃圾擠入車廂并壓實和推卸。壓縮過程中的污水全部進入污水廂，較為徹底的解決了垃圾運輸過程中的二次污染的問題。
| 專用部分介紹 | 上裝部分由密封式垃圾廂、裝填器、推鏟、液壓傳動系統和電氣控制系統組成。 |
| 工作原理及特點描述 | 整車為全密封型，采用電液一體化技術，借助機、電、液聯合自動控制系統，通過車廂、填裝器和推鏟等專用裝置，實現垃圾倒入、壓碎或壓扁、強力裝填，把垃圾擠入車廂并壓實和推卸。壓縮過程中的污水全部進入污水廂，較為徹底的解決了垃圾運輸過程中的二次污染的問題。 |
| 主要性能及特點 | ① 電、液聯合控制 該車的控制系統綜合利用了電控和液控的優點，通過電控系統控制液壓閥組，提高了使用可靠性和效率。
② 發動機功率輸出自動控制 發動機功率輸出控制即油門控制可通過電氣系統實現全自動控制，滿足垃圾壓填循環和推擠卸料時對功率的要求，在其它工況下，發動機自動處于怠速狀態，可減少功率損耗和故障發生率，降低耗油，提高使用經濟性。
③ 框架結構 垃圾箱采用加強梁和鋼板焊接而成牢固的框架結構，側面和頂面為圓弧曲面，外形美觀，重量輕，受力好，不變形；推鏟由矩管骨架和折面板構成，不僅結構輕巧，又能使垃圾均勻分布，卸料干凈徹底；填裝器主要由填裝器殼體、滑板、刮板等構件組成，各構件采用受力良好的梁板或箱型結構，結構牢固，重量輕。
④ 密封處理消除二次污染 垃圾在壓縮裝填和運輸過程中處于封閉狀態。垃圾箱與填裝器接合面裝有特制的橡膠密封條，采用鎖緊裝置壓縮密封；污水箱上安裝有獨特的排污閥，密封可靠，不易堵塞。填裝器蓋選裝完全遮蓋住填裝器投料口，消除轉運過程車尾氣流擾動造成垃圾塵屑飛揚的現象，外觀更加美觀。
⑤ 液壓舉升安全回路 在舉升填裝器的液壓系統中，設置了雙向平衡閥。該閥不僅保證了填裝器平穩下降，同時隔斷了舉升油缸與液壓膠管的直接連接，即使油管爆裂，填裝器也不會突然落下，提高了使用安全性。
⑥ 的電控系統 采用進口PLC（可編程序控制器）集成控制，控制電路在PLC內生成，采用邏輯回路保證各操作指令按順序執行，同時保證各操作指令之間互鎖，外部只有線路連接，降低了故障發生率，避免了誤操作造成的事故，提高了可靠性；特別設置的緊急制動按鈕可使垃圾壓填機構在任何狀態或任何位置停止，保障作業人員、設備的安全。
⑦ 填裝器與箱體結合采用鎖緊機構，滑板采用尼龍滑塊導向 填裝器與箱體結合部結構合理，并采用鎖緊全密封技術。滑板軌道采用高強度錳鋼材質整體沖壓成型，滑板運動采用尼龍滑塊導向。
⑧ 自動、手動操作系統 各機構的工作均有自動和手動兩種操作方式，如自動操作出現故障，可用手動操作完成機構作業和卸出垃圾，既保證了垃圾車的高效率工作，又為調試、維修和故障處理提供了極大的方便。
⑨ 方便的操作控制 作業控制盒分別安裝在駕駛室內和車尾，駕駛室內的作業控制盒可控制推擠卸料和選擇操作模式（如自動或手動），車尾的作業控制盒則控制壓填機構和翻桶機構的作業，使用操作十分方便。特別是在垃圾填埋場，作業人員無須下車即可完成卸料和污水排放。
⑩ 高質量的元件 電氣、液壓系統的關鍵元器件均采用知名元件，如PLC、多路換向閥組、按鈕、油缸密封件等，提高了垃圾車的使用可靠性。
選裝多種翻桶（斗）機構 不同用戶可根據不同的垃圾搜集方式，選裝不同的翻桶（斗）機構：翻標準垃圾鐵桶ZBT59003-88（300 L）、塑料垃圾桶（240L）、隨車小垃圾斗、密封遮蓋式垃圾斗、大垃圾斗。
|
